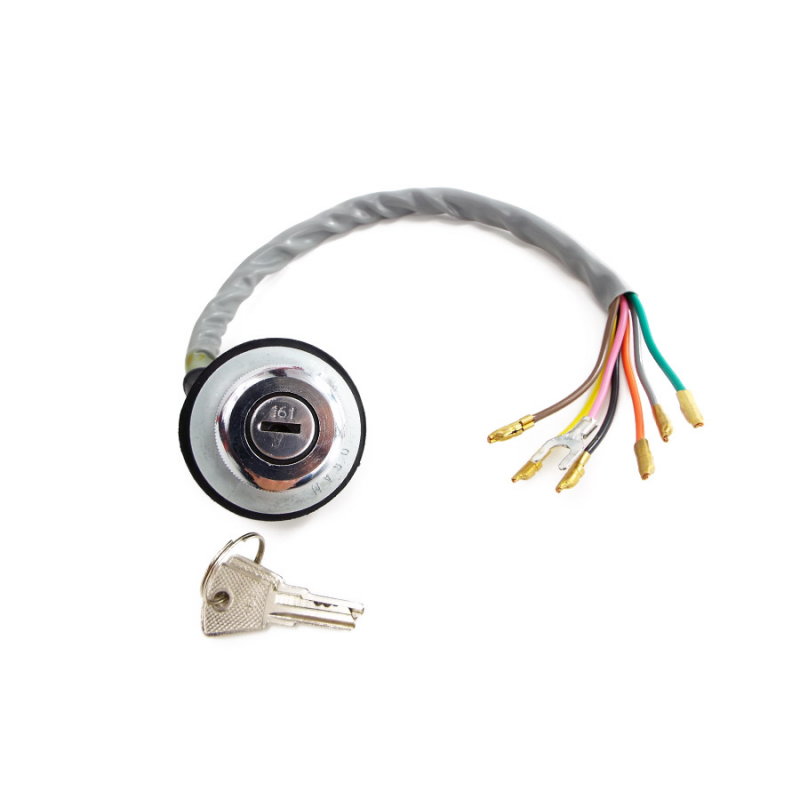

Blocchetto accensione Scootopia C.C.  marcato ''Osam'' per Lambretta TV3 + SX + Special + DL (MODELLI CON BATTERIA)
Fornitore: Casa lambretta
Provenienza: Italia

Blocchetto accensione Scootopia C.C. marcato ''Osam'' per Lambretta TV3 + SX + Special + DL (MODELLI CON BATTERIA)

Codice prodotto: SE64

Modelli: Lambretta DL, Lambretta Special, Lambretta SX, Lambretta TV1, Lambretta TV2, Lambretta TV3

Special Price 54,00 €

Prezzo predefinito: (60,00 €)

Ti mancano 130,00 € per usufruire della SPEDIZIONE GRATUITA.

Descrizione:

Scootopia ha prodotto questo interruttore di accensione per Lambretta DL/GP con chiavi contrassegnate OSAM (come originali).


Gli interruttori di accensione CC sono configurati come tali:
Posizione -1: il grigio si collega al nero e al giallo (il fanale posteriore e la spia pilota si scaricano dalla batteria). Il verde è collegato al rosa (spegnimento del motore)

Posizione 0: il verde è collegato al rosa (spegnimento del motore), nessun altro collegamento
Posizione 1: nessun collegamento
Posizione 2: il grigio si collega al nero e al giallo (la luce di coda e la spia pilota si scaricano dalla batteria), nessun altro collegamento
Posizione 3: il marrone si collega all'arancione (interruttore sul manubrio) e al nero (luce posteriore), il grigio non ha alcuna connessione a questo punto

Questo sistema consentiva a un modello con batteria di avere luci di emergenza se il motore si fermava, spostando la chiave in posizione -1. Il filo marrone, che entra in funzione nella 3a posizione alimenta la CA dal motore, quindi quando era necessario il faro e la luce posteriore funzionavano in CA a quel punto. Anche il clacson e la luce del freno funzionavano in corrente continua su questi modelli, ma la loro alimentazione era diretta dal raddrizzatore (clacson) o saltava dal filo grigio sull'interruttore del pedale del freno.

Quindi il cablaggio funziona così:

Entra il grigio, esce dal giallonero a -1 e 2
Marrone entra, esce l'arancione e il nero al 3
Entra il Verde, esce dal Rosa a -1 e 0

I colori dei fili indicano:

Grigio = alimentazione CC in ingresso
Giallo = alimentazione alla spia
Nero = alimentazione al fanale posteriore
Arancione = interruttore alimentazione al manubrio
Verde = corrente di accensione inserita
Rosa = massa di accensione
Marrone = Ingresso alimentazione CA
